Control RFID de las conexiones de tubos en la zona Ex

Los lectores HF codificados, identifican las conexiones directamente en Atex Zona 1/21 y transfieren los datos a los módulos de E/S modulares en la Zona 2/22

En la industria farmacéutica, los medios mal conectados o con fugas pueden tener graves consecuencias para la seguridad de la planta, la calidad del producto y la salud de los compañeros de trabajo. Si, por ejemplo, se llena ácido en el depósito equivocado, existe un alto potencial de peligro o daños económicos. Para garantizar la conexión correcta entre un tubo y el punto de conexión correspondiente, Turck ofrece por ello una solución completa HF RFID en la zona 1/21. Sólo cuando el cabezal de lectura/escritura ha detectado el tubo correcto, se emite la señal de apertura para la válvula y la bomba. Gracias a RFID, también es posible transferir y comprobar información como la ranura, la fecha, la hora o el estado de limpieza del tubo.

Beneficios

Mejora de la seguridad de la planta: Las válvulas sólo se abren cuando se identifican correctamente las conexiones de los tubos
Alto estándar de calidad: identificación y documentación fiables de los preproductos y productos intermedios
Seguimiento y localización: trazabilidad completa de los productos mediante el uso exhaustivo de la RFID
Protección contra la manipulación: cotejo de datos RFID específicos en lugar de detección de códigos binarios inductivos

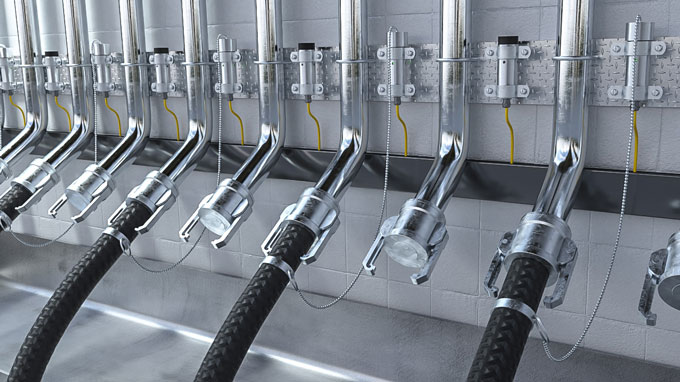

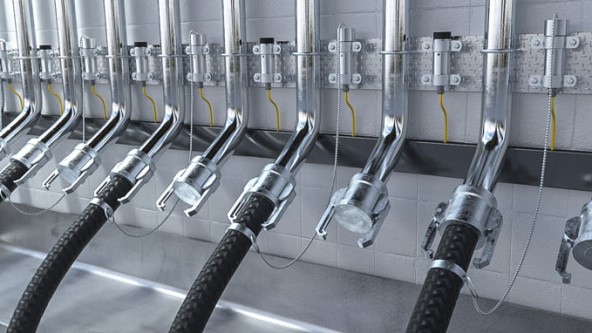

El TN-R42/TC-EX detecta las etiquetas RFID incrustadas en los tapones en la estación de acoplamiento

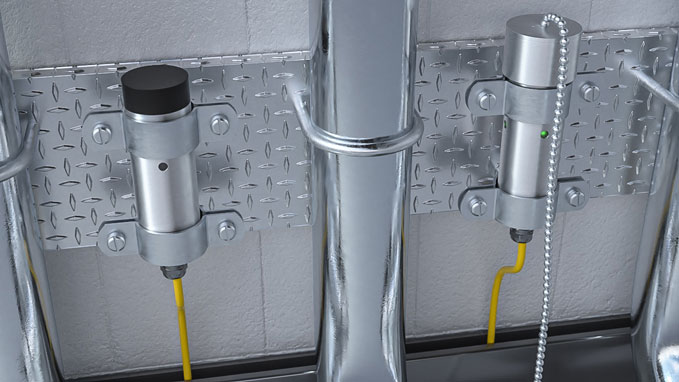

La cadena está diseñada para que la etiqueta pueda colocarse en el cabezal de lectura/escritura

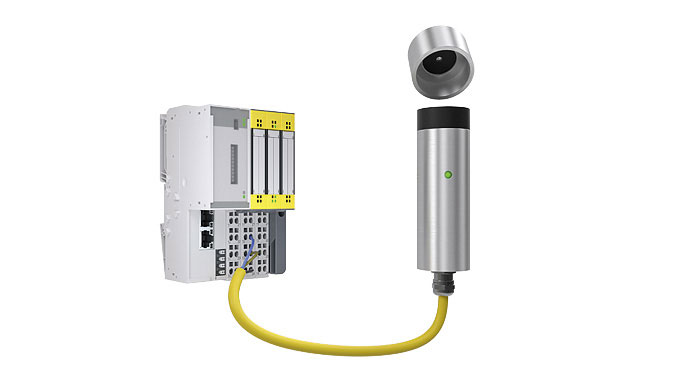

El sistema modular BL20 de Turck procesa los datos del lector RFID

Lector RFID en la zona Ex

El lector HF-RFID encapsulado TNR42/TC-EX de Turck permite su uso áreas peligrosas (Zona 1/21). Para comprobar la correcta conexión, detecta en el acoplamiento de un tubo la etiqueta fijada al extremo del tubo. Para ello, el cabezal de lectura/escritura dirige los datos obtenidos de la interfaz aérea a través de cables de 50 metros de longitud o más a las interfaces RFID IP67 TBEN-S o TBEN-L de Turck. En comparación con los lectores RFID antideflagrantes para Zona 1, el TN-R42/TC-Ex es significativamente más fácil de instalar gracias a su diseño compacto. No obstante, su interfaz funciona del mismo modo que un cabezal de lectura/escritura estándar para la zona segura.

Transferencia de datos a través de Ethernet multiprotocolo

Las interfaces de módulo en bloque pueden homologarse para la zona 2/22 con jaulas de protección especiales y pueden instalarse directamente en la máquina de grado de contaminación de tubos sin armario de control La tecnología multiprotocolo de Turck permite la transferencia de datos al sistema de control a través de tres protocolos Ethernet: Profinet, EtherNet/IP y Modbus TCP.

Etiquetas RFID para aplicaciones específicas

Existen diferentes tipos de etiquetas adaptadas a los requisitos específicos de cada aplicación, incluida una variante de vidrio. Las etiquetas RFID también pueden incrustarse directamente en una tapa metálica o fijarse con un clip.
