El sensor de ángulo de inclinación acelera la alineación de la plataforma
El inclinómetro con tecnología de fusión mejora la alineación de la plataforma en las máquinas de moldeo
¿Beatles o Stones? ¿FC Barcelona o Real Madrid? ¿Pasta o pizza? ¿Por qué no tener lo mejor de ambos mundos? Los desarrolladores del inclinómetro B2NF estuvieron de acuerdo y fusionaron los dos métodos de medición MEMS y el giroscopio para obtener señales más rápidas a pesar de las vibraciones. Descubre cómo el sensor mejora la alineación de la plataforma en las máquinas de moldeo en nuestro ejemplo de aplicación.
Beneficios
- Mayores velocidades de proceso gracias a la señal dinámica de los sensores
- Mayor disponibilidad de la instalación gracias a la exclusión de la inclinación de la plataforma
- Montaje preciso sin dispositivos adicionales gracias al nivel de burbuja LED integrado
- Control de estado integrado mediante IO-Link
-turck-image.jpg)
-turck-thumbnail.jpg)
.jpg){kind=link}

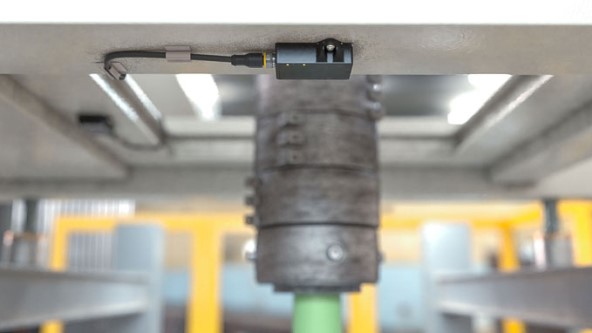

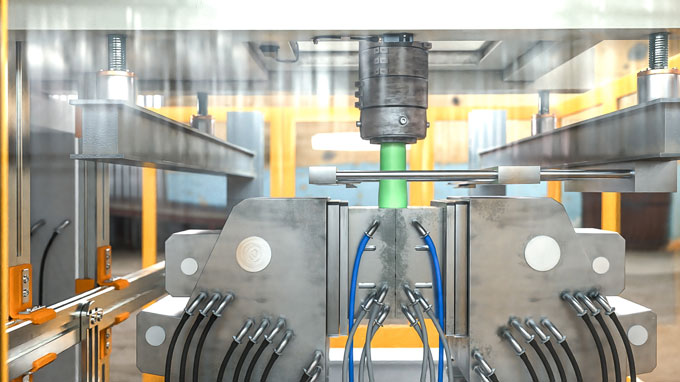

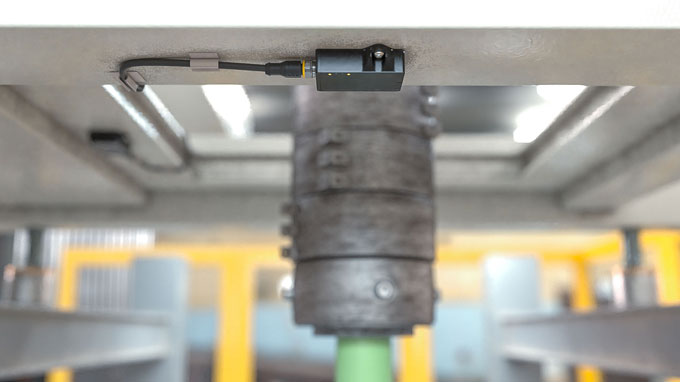

En las máquinas de moldeo por soplado, las plataformas sobre las que se sopla la pieza deben elevarse o bajarse durante los cambios de producto. Para ello se suelen utilizar accionamientos de husillo. Sin embargo, la deriva de la temperatura puede provocar desviaciones en la carrera de los husillos. En este caso, un inclinómetro en la plataforma de la pieza ayuda a garantizar la alineación horizontal y evitar así el costoso vuelco de la plataforma.
La tecnología de fusión permite medir la inclinación con una dinámica inigualable
A diferencia de los inclinómetros alternativos, el B2NF de Turck puede emitir una señal con alta dinámica y precisión a pesar de las vibraciones y los golpes. El sensor lo consigue mediante la fusión de dos señales de sensor: Combina una célula de medición MEMS clásica con un giroscopio, una combinación conocida en los smartphones y los drones. El resultado son señales más precisas que se emiten con mayor rapidez. Esto es posible gracias a la ausencia de filtros de señal, normalmente a expensas de la dinámica.
Mayor velocidad de desplazamiento = mayor frecuencia de ciclos
Hasta ahora, muchos fabricantes de máquinas han limitado las velocidades de desplazamiento de las plataformas debido a la débil dinámica de los inclinómetros. Con el inclinómetro de fusión, ahora también es posible su uso en lazos de control rápidos para la nivelación dinámica de la plataforma.
Interfaz IO-Link más rápida
El sensor emite su señal a través de IO-Link-COM3, la última y más rápida versión de la interfaz digital. A través de IO-Link también se puede emitir información adicional sobre las horas de funcionamiento del sensor o su temperatura ambiente. Esta información ayuda a supervisar permanentemente el estado de la máquina en lo que respecta a los sistemas de supervisión de la condición.

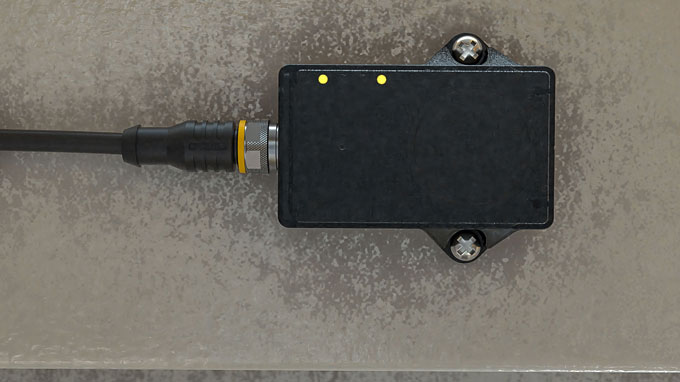

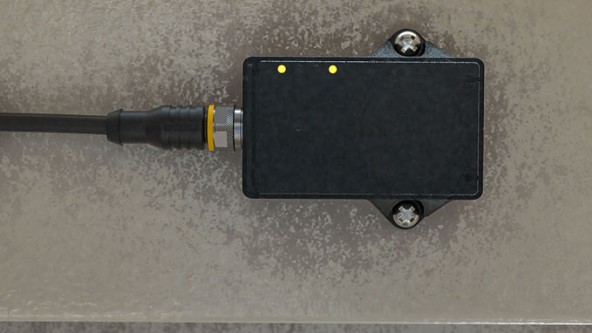

Nivel de burbuja LED para simplificar la instalación
A menudo, los inclinómetros no están completamente configurados en el maestro IO-Link cuando se montan. Anteriormente, el sensor debía montarse con un nivel de burbuja o su señal era puesta a cero posteriormente por el controlador. El B2NF dispone de un nivel de burbuja LED patentado, que utiliza su frecuencia de parpadeo para indicar la posición horizontal del sensor en cuanto se le suministra energía.
