Los gabinetes de control compactos garantizan una alta seguridad de la información

Para controlar el acceso a los armarios de control y vigilar los valores de temperatura, el operador del sistema de distribución e-netz Südhessen AG utiliza protectores compactos para armarios de Turck

La electricidad, el agua y el gas se consideran constantes en Alemania, y las interrupciones del suministro son la excepción. Esto se debe, entre otras cosas, a los operadores de sistemas de distribución regionales como e-netz Südhessen AG, que opera las redes de electricidad y gas natural para los proveedores de electricidad y gas. Dado que la prioridad de e-netz Südhessen es la alta disponibilidad de las instalaciones, la propia empresa de Darstadt supervisa el estado de los armarios de control de las instalaciones descentralizadas, como las estaciones de transferencia o las plantas de biogás. Allí, los protectores de armarios IM12-CCM de Turck pueden detectar cuando se abre una puerta o cuando las temperaturas son demasiado altas.

Seguridad de la información hasta que se abre la puerta

Como operador de red, e-netz Südhessen forma parte de las infraestructuras críticas (KRITIS). Para estas organizaciones e instituciones consideradas de gran importancia para la comunidad, el Ministerio Federal del Interior ha definido contenidos estratégicos para garantizar una alta disponibilidad y seguridad, por ejemplo, de los sistemas informáticos. Sobre esta base, la filial de Entega definió requisitos específicos para la seguridad de la información interna. "Queríamos poder supervisar las puertas de entrada y los armarios de control de todas las estaciones de control y medición de la presión del gas", explica Jürgen Nagel, responsable del sistema eléctrico de las plantas de suministro de gas y agua de e-netz Südhessen. ¿Cuándo se abrió la puerta de un armario de control y en qué lugar? Se espera que esta información llegue al centro de control sin necesidad de complejas ampliaciones electrotécnicas en las estaciones descentralizadas.

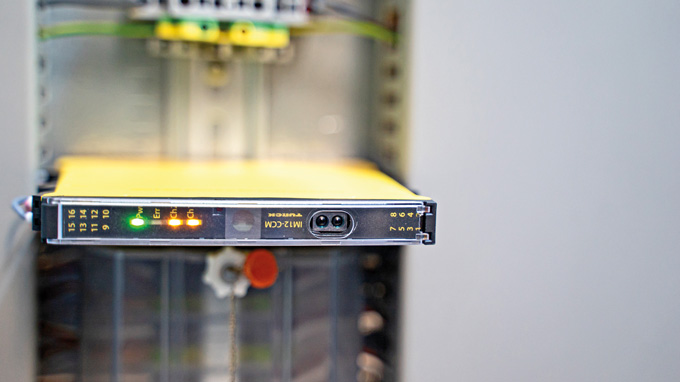

El IM12-CCM se monta sencillamente en el carril DIN y supervisa la temperatura y la humedad

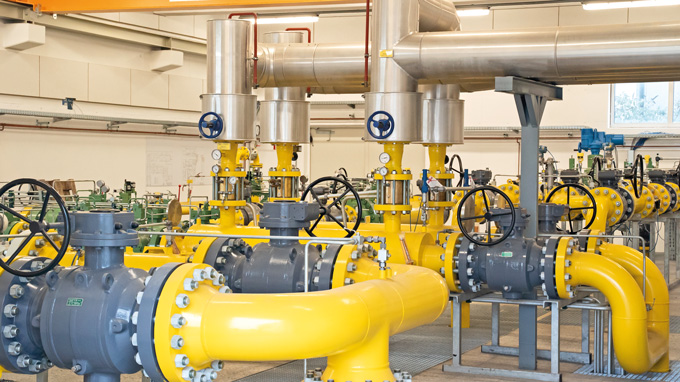

e-netz Südhessen AG adapta el gas natural suministrado a las condiciones de las tuberías locales

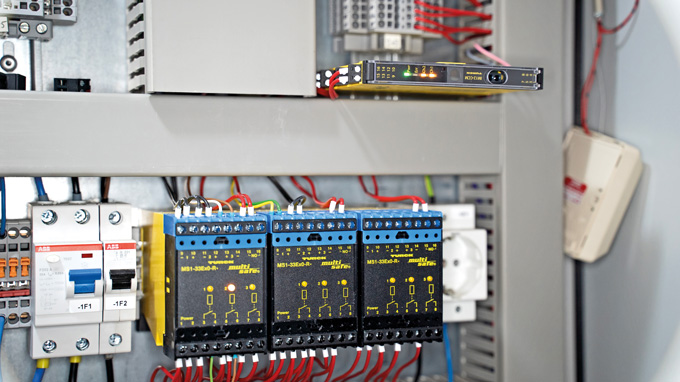

Sencillo reequipamiento de la IM12-CCM: los bajos costos de instalación y puesta en marcha
Para el sistema de protección de los gabinetes no se consideraron los contactos de puerta inseguros
Jürgen Nagel | e-netz Südhessen AG

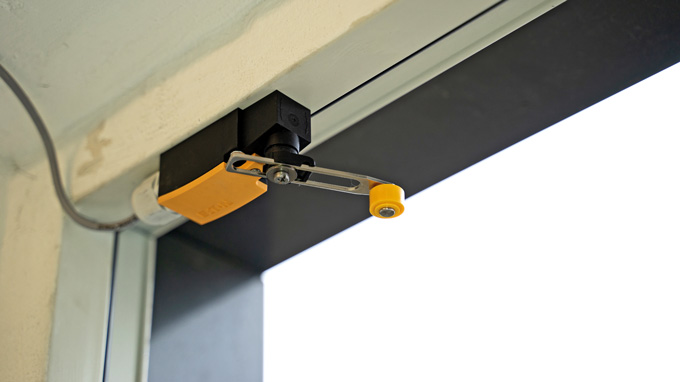

IM12-CCM sustituye a los costosos interruptores de rodillo

"No creía que los interruptores de contacto de las puertas fueran lo suficientemente fiables, y los costes habrían sido demasiado elevados para los interruptores de rodillo", explica Nagel al describir el proceso de selección. "Con ellos hay que hacer agujeros en los armarios, doblar el metal en parte o trabajar con herramientas pequeñas". Las pruebas con el protector de armario IM12-CCM de Turck tuvieron más éxito. Este dispositivo compacto para montaje directo en carril DIN tiene sensores internos que miden tres valores: la temperatura, la humedad y la distancia a la puerta. "El dispositivo es ideal para nuestros propósitos: encájalo, aplica dos cables y tensión, dirige dos cables al PLC, y ya está".

e-netz Südhessen utiliza ahora tres protecciones de armario interconectadas en su mayor estación de transferencia. Mediante contactos de láminas, los dos dispositivos posteriores transmiten sus señales al IM12 CCM primario, que a su vez reenvía la información al PLC. Esto notifica a los empleados del centro de control que se ha abierto una puerta del armario de control en la estación. Esta sencilla posibilidad de reequipar los armarios de control con un monitor interno sentó un precedente en la empresa de Darmstadt. Entretanto, los electricistas también utilizan los dispositivos en plantas de calefacción urbana y de biogás.

Medición de la temperatura

La mayoría de las estaciones de transferencia de gas y plantas de calefacción urbana ya cuentan con tecnología de aire acondicionado, que evita el sobrecalentamiento de los dispositivos electrónicos. Los componentes instalados en el armario de control incluyen convertidores de frecuencia o fuentes de alimentación para transmisores de presión y medición de temperatura. También hay amplificadores de aislamiento, para los que e-netz Südhessen confía en Turck desde hace más de 30 años. Sin embargo, no todas las estaciones están climatizadas. Por eso, en una de las estaciones de transferencia, Jürgen Nagel utiliza también la medición de temperatura que proporciona el IM12-CCM. "El armario de control se encuentra en la sala de calefacción, donde puede llegar a ser muy cálido a pesar del aislamiento. Especialmente con un PLC o una fuente de alimentación, prefiero que esté un poco más fresco".

Fácil reequipamiento de la monitorización de estado

La monitorización del estado no sólo es necesaria para las máquinas y las áreas de almacenamiento, sino también para los armarios de control. Así lo demuestra el sistema de gestión de la seguridad de la información de e-netz Südhessen AG, que utiliza el IM12-CCM de Turck para supervisar el cierre de las puertas de los armarios de control en las plantas descentralizadas y, de este modo, llamar la atención sobre los accesos no autorizados. Los sensores instalados en el dispositivo para medir la temperatura y la humedad también dan resultado en los casos en que las condiciones climáticas inestables ponen en peligro la disponibilidad de los dispositivos electrónicos. Para los especialistas de e-netz, el esfuerzo que supone la puesta en marcha fue un factor importante en el reequipamiento. El IM12-CCM de Turck les impresionó por su sencillo montaje y sus funciones de enseñanza sin complicaciones.
