Monitor del gabinete de control para la transmisión de datos de estado

El monitor de los gabinetes de control IMX12-CCM de Turck y el dispositivo Edge de Beckhoff permiten un reequipamiento sencillo para la adquisición de datos de vitalidad de los gabinetes de control en el modelo de datos NOA.

Para garantizar que la transmisión de datos de estado esté separada de la comunicación de proceso, NAMUR ha desarrollado el modelo de datos de arquitectura abierta (NOA), que funciona en paralelo a la comunicación de proceso y garantiza su integridad. Junto con Beckhoff, Turck demuestra que este canal paralelo también puede establecerse fácilmente en sistemas existentes utilizando un sistema de demostración en el laboratorio de pruebas de Bilfinger Engineering & Maintenance GmbH. El monitor de los gabinetes de control IMX12-CCM transmite los datos de vitalidad de un gabinete de control vía HART a un dispositivo de borde, que los transfiere a sistemas de nivel superior en el modelo NOA vía OPC-UA.

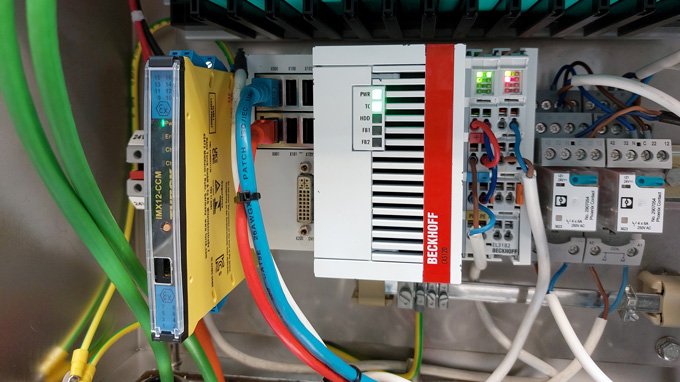

Los datos de vitalidad son registrados por el IMX12-CCM y transmitidos al dispositivo de Edge de vía HART
Turck y Beckhoff probaron una solución para transferir datos de vitalidad en el modelo de datos NOA

Los ciclos de innovación de las TI y de la industria de procesos son fundamentalmente diferentes. Mientras que la síntesis de productos químicos estándar como el amoníaco, por ejemplo, es básicamente la misma desde hace 100 años y se ha adaptado principalmente en términos de escala y eficiencia, la innovación en TI avanza con el tiempo en una secuencia continua de olas con la misma consistencia.

La medición de variables adicionales que van más allá de los datos de los procesos centrales es importante, en primer lugar, para optimizar los procesos, aumentar la eficiencia, planificar el mantenimiento y evitar paradas imprevistas del sistema. Para ello, es necesario registrar datos de funcionamiento adicionales en los sistemas existentes y transmitirlos a las herramientas de análisis adecuadas.

Arquitectura abierta NAMUR

Con la Arquitectura Abierta NAMUR (NOA), NAMUR ha desarrollado un concepto para ampliar la arquitectura de automatización en la industria de procesos sin realizar ningún cambio en el sistema de control existente. El objetivo de la NOA es proporcionar información desde el nivel de campo para aplicaciones de nivel superior. Este denominado segundo canal puede establecerse utilizando hardware adicional, como es especialmente necesario, por ejemplo, en los sistemas brownfield.

Adquisición de datos sobre el estado del gabinete de control

Los gabinetes de control se usan para proteger equipos sensibles de medición y control y permitir su uso incluso en condiciones ambientales adversas. Si esta función protectora deja de proporcionarse, por ejemplo debido a mecanismos de cierre o sellos defectuosos, esto puede provocar el fallo de los componentes instalados y, por tanto, potencialmente el fallo del sistema o la máquina.

Monitoreo de condiciones sin esfuerzo: Monitor de gabinete de control IMX12-CCM

Turck desarrolló hace años un dispositivo fácil de reequipar para monitorizar los parámetros vitales más importantes de un armario de control: temperatura, humedad y cierre de puertas: El monitor para gabinetes de control IMX12-CCM puede montarse en un riel superior y, con un ancho de sólo 12,5 milímetros, cabe prácticamente en cualquier hueco del gabinete de control. Además, el dispositivo está homologado como equipo intrínsecamente seguro, por lo que también puede utilizarse directamente en atmósferas potencialmente explosivas. Los datos de proceso relativos a la temperatura, la humedad relativa y el hueco de la puerta se transfieren al sistema de control de nivel superior mediante el protocolo HART normalizado. Tras una actualización a principios de año, el monitor de armario eléctrico IMX12-CCM puede manejarse ahora de forma más intuitiva mediante botones hápticos y también puede utilizarse en un rango de temperatura de +25 a 70 grados centígrados.

El dispositivo de Edge comunica los datos de vitalidad en el modelo de datos NOA

Beckhoff ha desarrollado dispositivos de borde para NOA para leer los dispositivos de campo adicionales, por ejemplo el CX8110. Se compone de un controlador, un proyecto de software instalado en él y módulos de E/S para conectar. El dispositivo de Edge NOA puede leer y proporcionar datos de vitalidad de los dispositivos. Utiliza el protocolo HART, muy extendido en la industria de procesos.

Trabajo en equipo: Integración en el concepto NOA probada con éxito

El monitor del gabinete de control de Turck proporciona los datos básicos para comprobar la vitalidad de un gabinete de control con los parámetros especificados. Con la ayuda de la interfaz HART del CCM en combinación con el dispositivo de borde de Beckhoff, esta información puede extraerse ahora de forma fácil y segura para su monitorización y optimización de acuerdo con la arquitectura abierta NAMUR. El terminal de entrada HART EL3182 y el servidor OPC UA de Beckhoff para TwinCAT se utilizaron en el dispositivo de Edge de para transmitir la información.
