Máquina de procesamiento de imágenes controlada por el Gateway BL20
El sistema de procesamiento de unidades de imagen PALC de ISW utiliza el Gateway BL20 programable de Turck para revisar códigos de matrices de datos y texto
Los avanzados sistemas de procesamiento de imágenes fabricados por la industria alemana Industrielle Sensorsysteme Wichmann GmbH (ISW) son utilizados en todos los sectores de la industria. En las máquinas de la serie PALC, el Gateway BL20 programable de Turck procesa las señales de diferentes sensores y dispositivos, operando como un PLC y coordinando las funciones de los subsistemas. La simple programación y las óptimas dimensionesde la aplicación fueron algunos de los factores clave para elegir el sistema BL20.

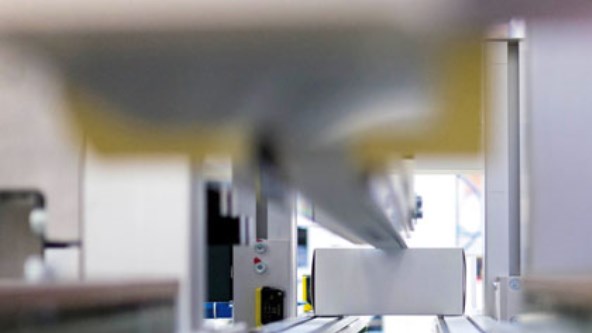

Las cajas pasan por una cinta transportadora y una cámara controla la calidad de la impresión

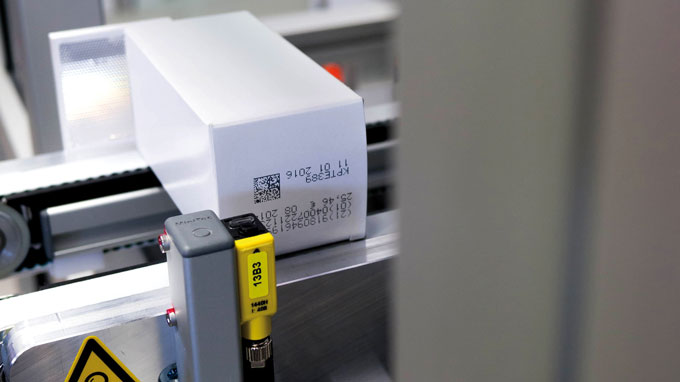

El sensor fotoeléctrico en el área de rechazo de la unidad de PALC…

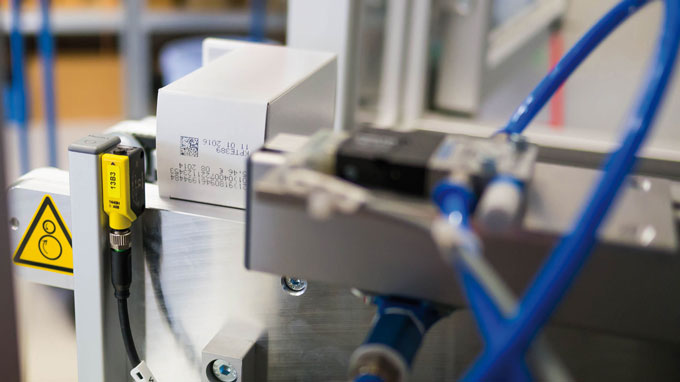

…es usado para verificar las piezas rechazadas

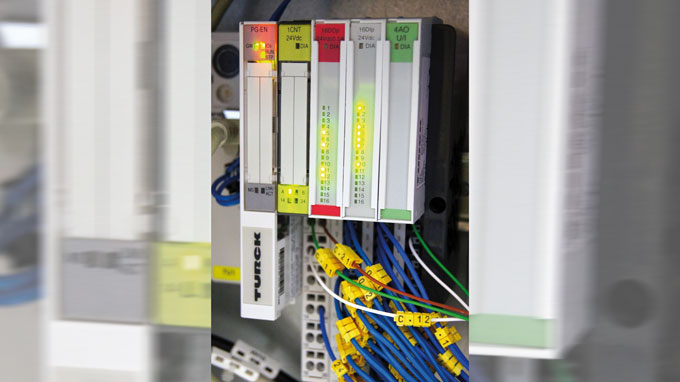

ISW programa el control de todo el PALC en el gateway BL20

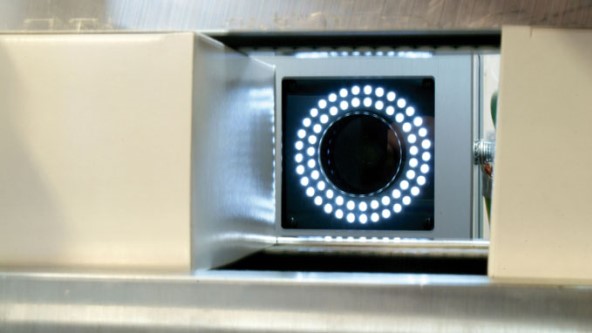

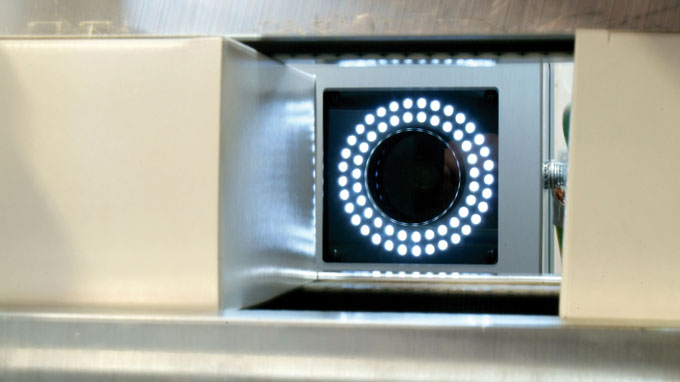

La cámara revisa la calidad de la impresión

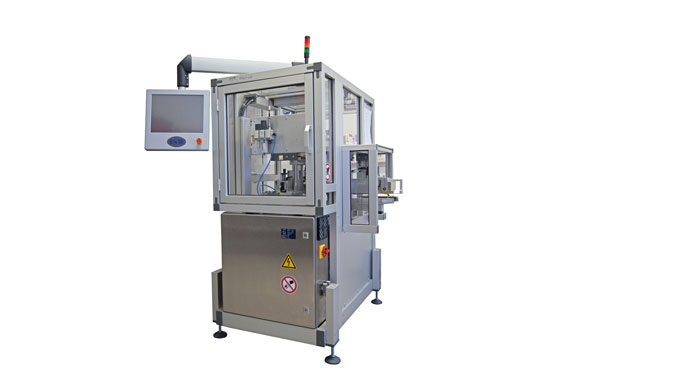

La unidad de PALC de Industrielle Sensorsysteme Wichmann GmbH (ISW)
''El PLC es el centro del sistema.'' Tobias Wichmann, ISW GmbH
La unidad PALC (Controlador de Línea de Agregación de Paquetes) es usado en su mayoría en el sector farmacéutico. En esta aplicación estándar, la máquina marca una caja plegada con un número de serie unico, datos específicos del producto y un código de matriz de datos. Luego checa la calidad de la impresión. Esto es necesario para garantizar la legibilidad para el consumidor final (por ejemplo, en la farmacia).

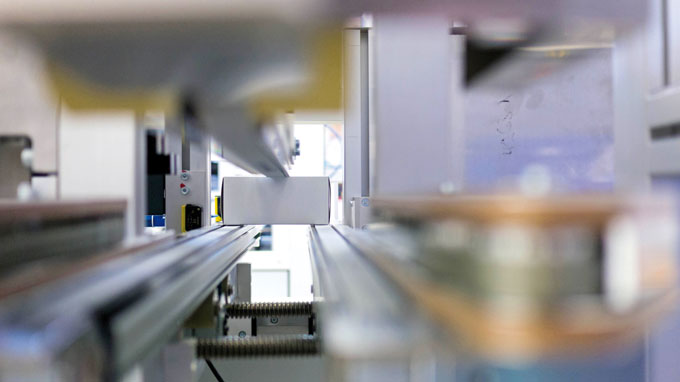

La unidad PALC consiste en una cinta transportadora que lleva las cajas plegadas a la camara con un sistema de iluminación. Un sensor fotoeléctrico en la entrada que pone en marcha la maquinaria para el proceso de medición e impresión. Esto, combinado con otra señal de un encoder rotativo en el motor, que pone en marcha la impresora y la cámara en el momento indicado. La cámara revisa la calidad de la impresión según los parámetros establecidos. Si la impresión resultante cuadra con los parámetros, una boquilla de aire comprimido retira la caja de la cinta transportadora. Otro sensor fotoeléctrico activa la boquilla de aire comprimido para que logren retirar las cajas defectuosas hacia el conducto de desecho.
Manejo sencillo
Ambos sensores fotoeléctricos son de Banner Engineering, el aliado de Turck en soluciones optoelectrónicas. La simplicidad del sistema es también su punto fuerte: "No teníamos que configurar el sistema ni hacer nada similar. El sensor fotoeléctrico está equipado con un reflector que actúa como un sensor de reflejo. Cualquier rechazo de primer o segundo plano es innecesario," dice Tobias Wichmann. El compresor de aire M12E-VP44X-H1141 de Turck, el cual está ubicado en la unidad de mantenimiento de la boquilla de aire comprimido y monitorea la cantidad presente de aire presente y requerida, también ofrece una manipulación sencilla.
Codesys Gateway como PLC
"El PLC es el centro del sistema," comenta Wichmann, representante de ISW. En ese caso, es el gateway BL20 programable de Turck que maneja la tarea de control. "Todas las señales se reúnen en el PLC y son procesadas: las señales del IPC, los sensores, las señales de arranque, señales de la cámara de inspección y el monitoreo del aire comprimido, y más," continúa Wichmann. "El gateway BL20 programable de Turck tiene las dimensiones exactas para esta tarea. Normalmente, los PLC's de fabricantes más grandes también pueden realizar estas tareas pero sería algo muy caro y complejo. Otro beneficio fue el hecho de que la compañía ya tenía expeciencia con Codesys lo que permitía programar rapidamente con el BL20. La elección de un controlador idóneo para el PALC fue por lo tanto fácil de hacer." La comunicación entre las computadoras industriales y el gateway se da vía la conexión de Ethernet TCP/IP.
