Solución confiable de bombas para control de agua y protección de peces.
La solución de una bomba sostenible protege las poblaciones de peces en una reserva natural de Bélgica con una tecnología de bombeo suave, monitoreada y contrada con soluciones IO-Link junto con un controlador lógico de campo ARGEE
Para proteger la población de peces en la reserva natural "De Blankaart", Van Hooste BVBA, especialista en soluciones de mecanización y gestión del agua, desarrolló una bomba con un control preciso y un mecanismo de rotación lenta que permite el paso seguro de los peces. Los parámetros de operación se registran y procesan a través de una solución IO-Link de Turck Multiprox. Los módulos de bloques de E/S TBEN-L5-8IOL y la plataforma de programación ARGEE monitorean todos los datos de los sensores en tiempo real y aseguran una adaptación flexible.
-turck-image.jpg)

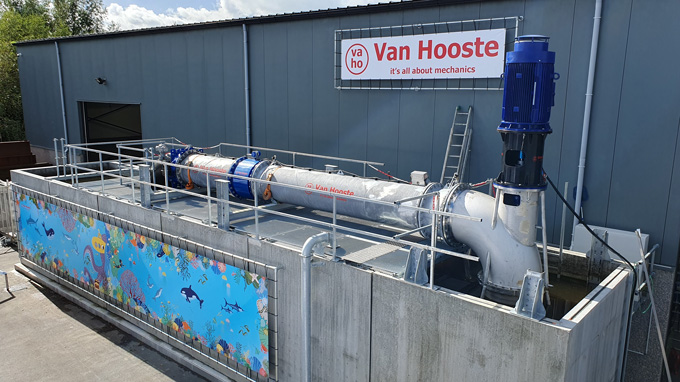

Desarrolado para el paso seguro de los peces: la estación de bombeo permite realizar verificaciones
Brecht Van Damme, ing. de proyectos (Van Hooste, izquierda) & Jeroen Macharis, ing. de sistemas (Turck)

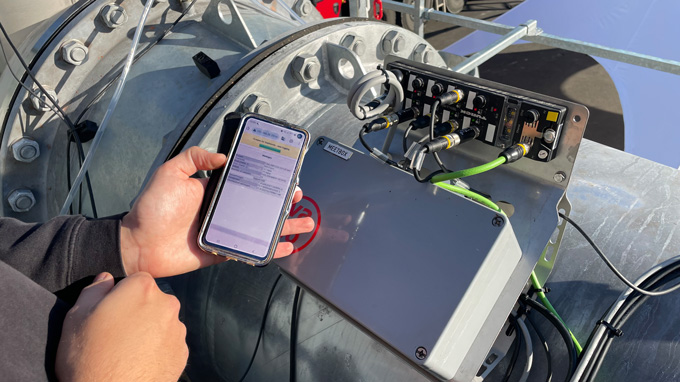

Procesamiento de datos: módulo de E/S IP67 con lógica ARGEE
La curva característica de la bomba se basa en datos precisos de sensores y mapea todos los parámetros
-turck-thumbnail.jpg)
.jpg){kind=link}
Como aliado de soluciones alta calidad en mecanización, gestión del agua y trabajos en metal, la empresa familiar Van Hooste BVBA, con sede en Stekene, Bélgica, ha estado firmemente establecida durante más de 40 años. Especialista en sistemas de ingeniería hidráulica, ofrece una amplia gama de servicios que van desde la planificación detallada de proyectos y la producción hasta el mantenimiento y el desarrollo de diseños especiales a medida.
Regular el nivel del agua en áreas de conservación de la naturaleza es una tarea compleja que a menudo conlleva riesgos considerables para la población de peces. Por lo tanto, Van Hooste fue comisionada por la autoridad ambiental flamenca Vlaamse Milieumaatschappij (VMM) para desarrollar una solución de bombeo suave para la reserva natural "De Blankaart" en Diksmuide. El objetivo era crear una bomba amigable con los peces que asegurara la preservación de la población de peces y, al mismo tiempo, regular de manera efectiva el nivel del agua.
El desafío consistía en garantizar la medición precisa de todas las variables relevantes como presión, velocidad y flujo para crear una curva característica de la bomba completa. Esta característica proporciona la base para establecer el control óptimo de la bomba. Brecht Van Damme, ingeniero de proyectos de Van Hooste, confió en una solución IO-Link de Turck. Los valores medidos se registran en tiempo real mediante transmisores de presión y codificadores, y se procesan en el módulo de E/S IO-Link. El monitoreo en tiempo real y la evaluación automatizada de datos permiten verificar continuamente el rendimiento operativo de la bomba y garantizar que se mantenga estable incluso bajo condiciones ambientales cambiantes.
Adquisición de parámetros operativos con sensores Turck
Van Hooste utiliza varios sensores de Turck: un transmisor de presión IO-Link de la serie PT, cuyos valores medidos se utilizan para ajustar la tasa de entrega de la bomba. Los sensores de temperatura de la serie TS700 monitorean la temperatura de funcionamiento de la bomba para evitar el sobrecalentamiento. Además, un encoder funciona como sensor de velocidad para asegurar que la bomba opere siempre dentro del rango de velocidad especificado, garantizando el paso suave de los peces.
Además de los sensores de Turck, también se integraron sensores de otros fabricantes en el sistema. Se utilizan convertidores para que sus señales de salida analógicas (señales de corriente y voltaje) también puedan ser integradas en el sistema de comunicación IO-Link. Estos convertidores transforman las señales analógicas en datos IO-Link estandarizados para que puedan ser procesados por los módulos de E/S de Turck.
Procesamiento de datos con el FLC ARGEE
El módulo de E/S programable TBEN-L5-8IOL procesa los datos con su función de control integrada ARGEE. Los parámetros medidos se pueden evaluar en tiempo real utilizando el controlador de lógica de campo ARGEE. La curva característica se documenta automáticamente en un archivo Excel. Esto es esencial para realizar la Prueba de Aceptación en Fábrica (FAT), ya que Van Hooste debe proporcionar a la VMM la prueba de que la bomba cumple con todas las especificaciones técnicas requeridas.
Seguridad y eficiencia optimizadas
La documentación a largo plazo de los parámetros operativos, como presión, temperatura y velocidad, permite una evaluación de la eficiencia operativa a lo largo de todo el ciclo de vida del sistema y forma una base sólida para futuras optimizaciones. La solución de bombeo ha demostrado su eficiencia y confiabilidad operativa en las pruebas realizadas hasta el momento: los resultados iniciales muestran una reducción significativa de la mortalidad de los peces en comparación con los sistemas convencionales, superando las expectativas en términos de protección de la población local de peces. La exitosa fase de pruebas sienta las bases para la futura instalación de la bomba en la reserva natural “De Blankaart”, donde pronto ayudará a proteger y preservar la población local de peces. Esto convierte al sistema no solo en un proyecto de vitrina tecnológica, sino también en un modelo sostenible para aplicaciones comparables en control de agua y tecnología ambiental.
“La fortaleza de Van Hooste radica principalmente en la producción mecánica de estructuras y sistemas para la gestión del agua”, explica el ingeniero de proyectos Brecht Van Damme. “El enorme valor agregado de Turck Multiprox fue la cooperación intensiva y la asunción completa de la parte eléctrica. Ellos se encargaron tanto de la selección de los componentes adecuados como de su programación. Juntos, logramos nuestros objetivos sin contratiempos.” La combinación de precisión mecánica y control electrónico ha dado como resultado un sistema que cumple con todos los requisitos técnicos y ecológicos.
